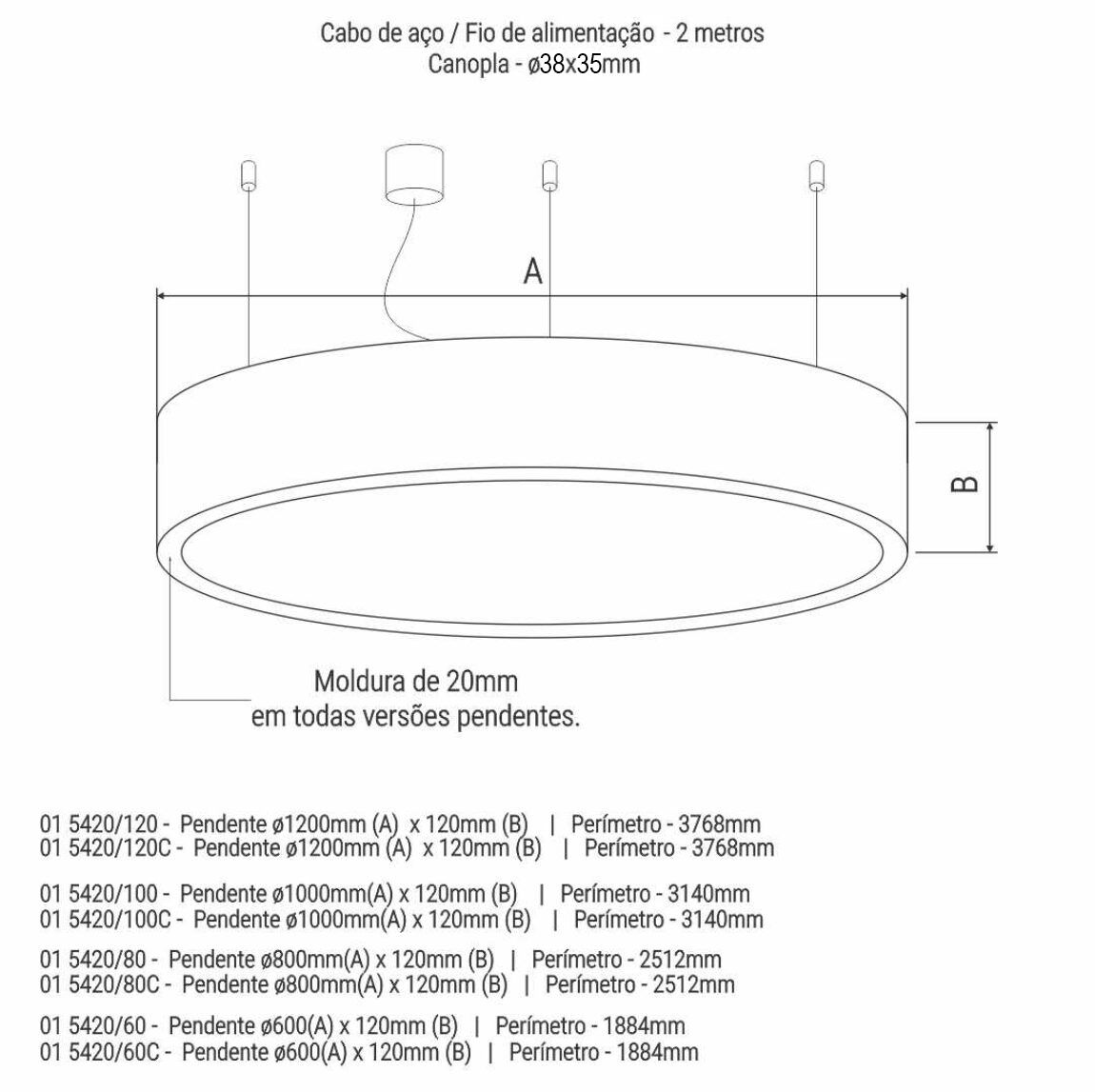

Desenho Técnico
Descrição
Luminária redonda pendente em alumínio pintado por processo eletrostático e/ou vinílico. Difusor leitoso com possibilitando luz difusa e agradável sem ofuscamento. Possui moldura de acabamento de 20mm. Luminária componível com várioas tipo iluminadores.
Código - Iluminadores
01 5420/120 - Pendente ø1200 (Epóxi)
01 5420/120C - Pendente ø1200 (Vinílico)
Recomendamos 12 réguas de led ao fundo OU 6 réguas de led no perímetro
Perímetro - 3768mm
01 5420/100 - Pendente ø1000 (Epóxi)
01 5420/100C - Pendente ø1000 (Vinílico)
Recomendamos 12 réguas de led ao fundo OU 6 réguas de led no perímetro
Perímetro - 3140mm
01 5420/80 - Pendente ø800 (Epóxi)
01 5420/80C - Pendente ø800 (Vinílico)
Recomendamos 6 réguas de led no perímetro
Perímetro - 2512mm
01 5420/60 - Pendente ø600 (Epóxi)
01 5420/60C - Pendente ø600 (Vinílico)
Recomendamos 3 réguas* de led no perímetro
Perímetro - 1884mm
A versão de ø600mm é somente compatível com a régua 15 1014.
Todas as opções são compatíveis com fita de led e driver.
Ambientação
Iluminadores Sugeridos
Iluminador Cod.10 | Iluminador Cod.15 | Descrição | IRC | Temp. de Cor K | Potência W | Tensão V | Lúmens Lm | Eficiência Lm/W |
10 1014-27-127 | 15 1014-27-127 | suporte para led 500x15mm | >80 | 2700 K | 12w | 127v | 1200Lm | 100 Lm/w |
10 1014-30-127 | 15 1014-30-127 | suporte para led 500x15mm | >80 | 3000 K | 12w | 127v | 1260Lm | 105 Lm/w |
10 1014-40-127 | 15 1014-40-127 | suporte para led 500x15mm | >80 | 4000 K | 12w | 127v | 1300Lm | 108 Lm/w |
10 1014-27-220 | 15 1014-27-220 | suporte para led 500x15mm | >80 | 2700 K | 12w | 220v | 1250Lm | 104 Lm/w |
10 1014-30-220 | 15 1014-30-220 | suporte para led 500x15mm | >80 | 3000 K | 12w | 220v | 1310Lm | 109 Lm/w |
10 1014-40-220 | 15 1014-40-220 | suporte para led 500x15mm | >80 | 4000 K | 12w | 220v | 1330Lm | 111 Lm/w |
Iluminador Cod.10 | Iluminador Cod.15 | Descrição | IRC | Temp. de Cor K | Potência W | Tensão V | Lúmens Lm | Eficiência Lm/W |
10 1011-27-127 | 15 1011-27-127 | suporte em fibra para led 550x30mm | >80 | 2700 K | 17w | 127v | 1793Lm | 105 Lm/w |
10 1011-30-127 | 15 1011-30-127 | suporte em fibra para led 550x30mm | >80 | 3000 K | 17w | 127v | 1955Lm | 115 Lm/w |
10 1011-40-127 | 15 1011-40-127 | suporte em fibra para led 550x30mm | >80 | 4000 K | 17w | 127v | 2118Lm | 125 Lm/w |
10 1011-27-220 | 15 1011-27-220 | suporte em fibra para led 550x30mm | >80 | 2700 K | 21w | 220v | 2258Lm | 108Lm/w |
10 1011-30-220 | 15 1011-30-220 | suporte em fibra para led 550x30mm | >80 | 3000 K | 21w | 220v | 2460Lm | 117 Lm/w |
10 1011-40-220 | 15 1011-40-220 | suporte em fibra para led 550x30mm | >80 | 4000 K | 21w | 220v | 2668Lm | 127 Lm/w |
