Desenho Técnico
Descrição

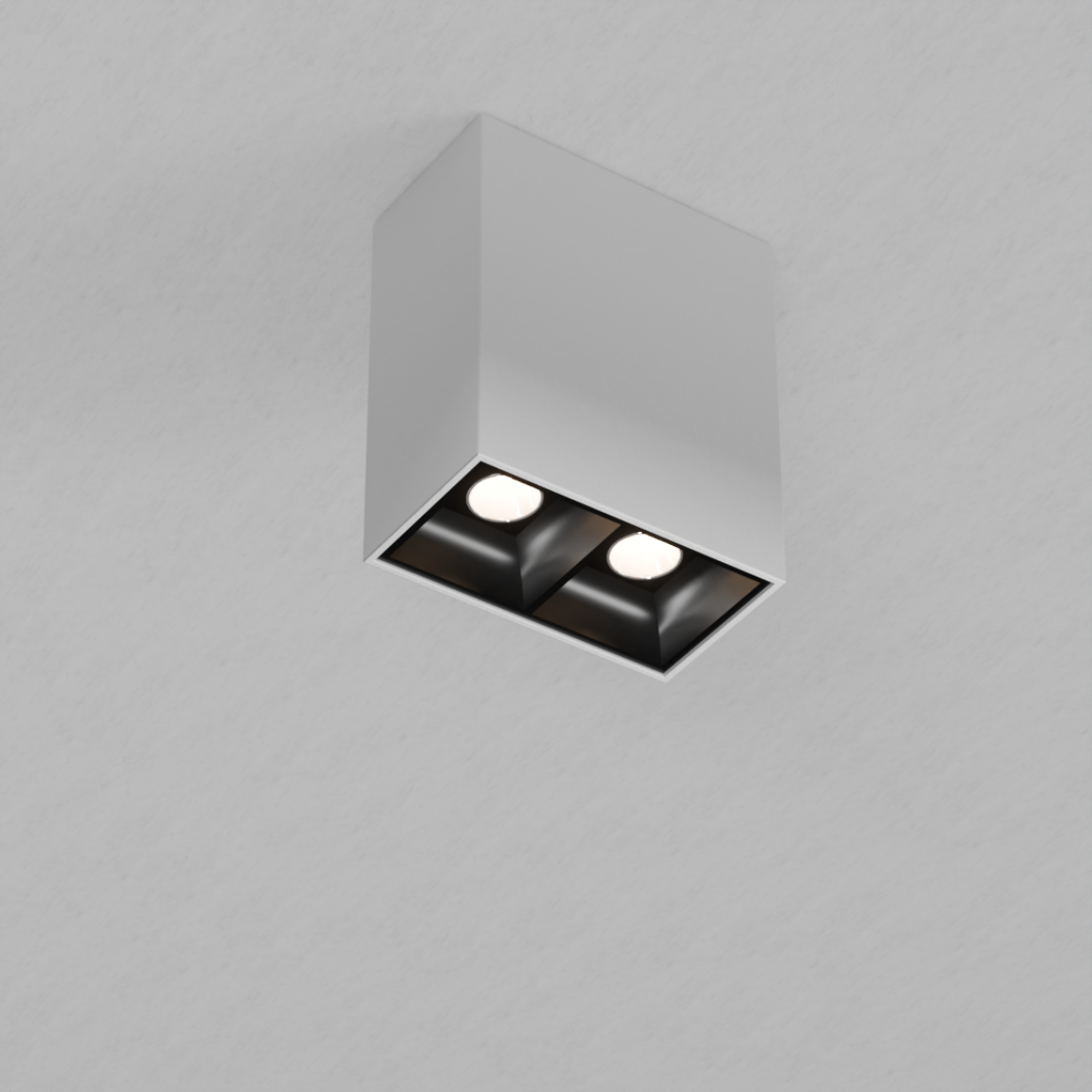

Plafon fabricado em perfil de alumínio tratado e pintado por processo eletrostático e iluminador recuado com acabamento na cor preta.
Conjunto óptico disponível nos fachos de 12°, 34° ou 48°.
Código - Iluminadores
05 2320/115A/12 - 1 x 10 1015-2-12 -127
05 2320/115B/12 - 1 x 10 1015-2-12 -220
05 2320/115A/34 - 1 x 10 1015-2-34 -127
05 2320/115B/34 - 1 x 10 1015-2-34 -220
05 2320/115A/48 - 1 x 10 1015-2-48 -127
05 2320/115B/48 - 1 x 10 1015-2-48 -220

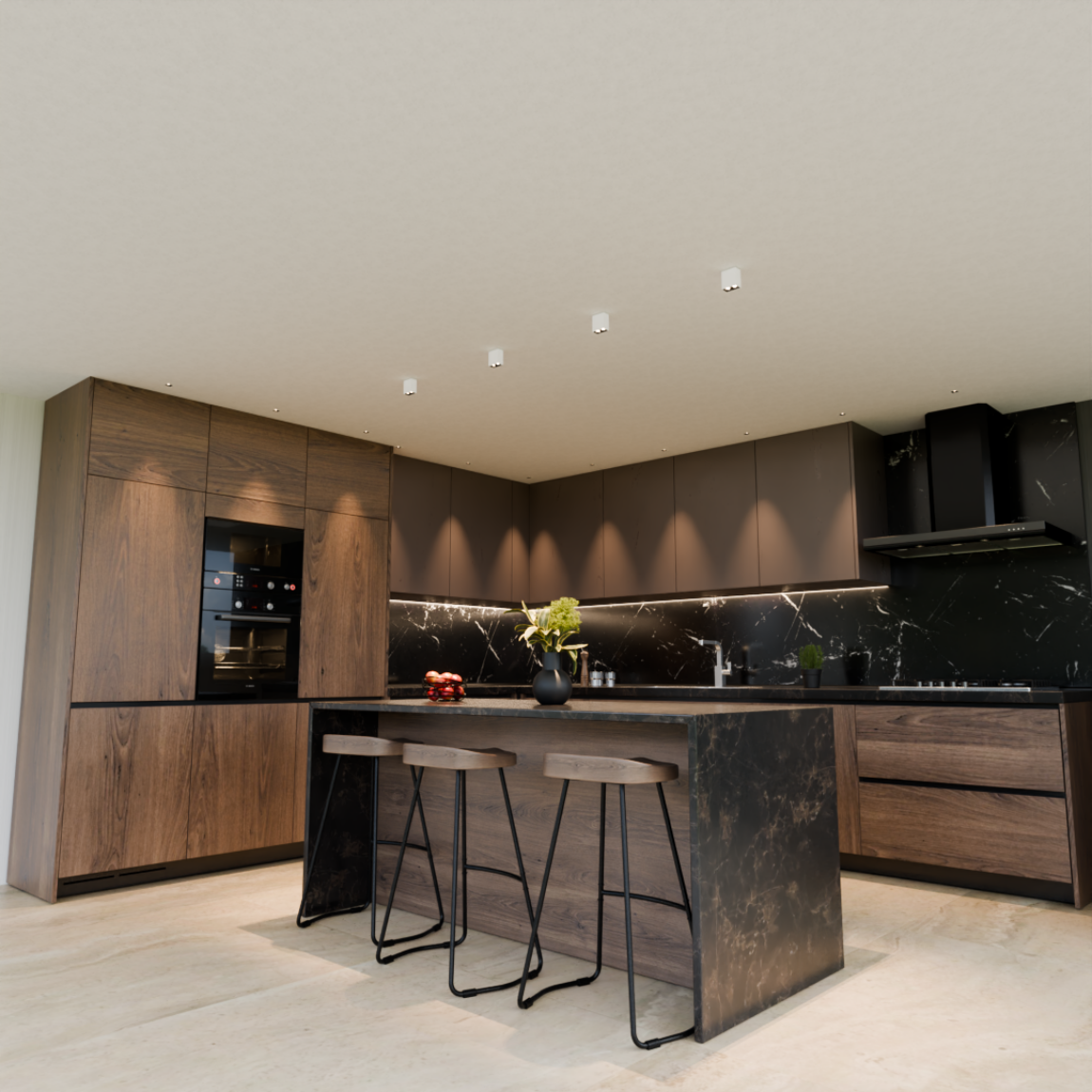

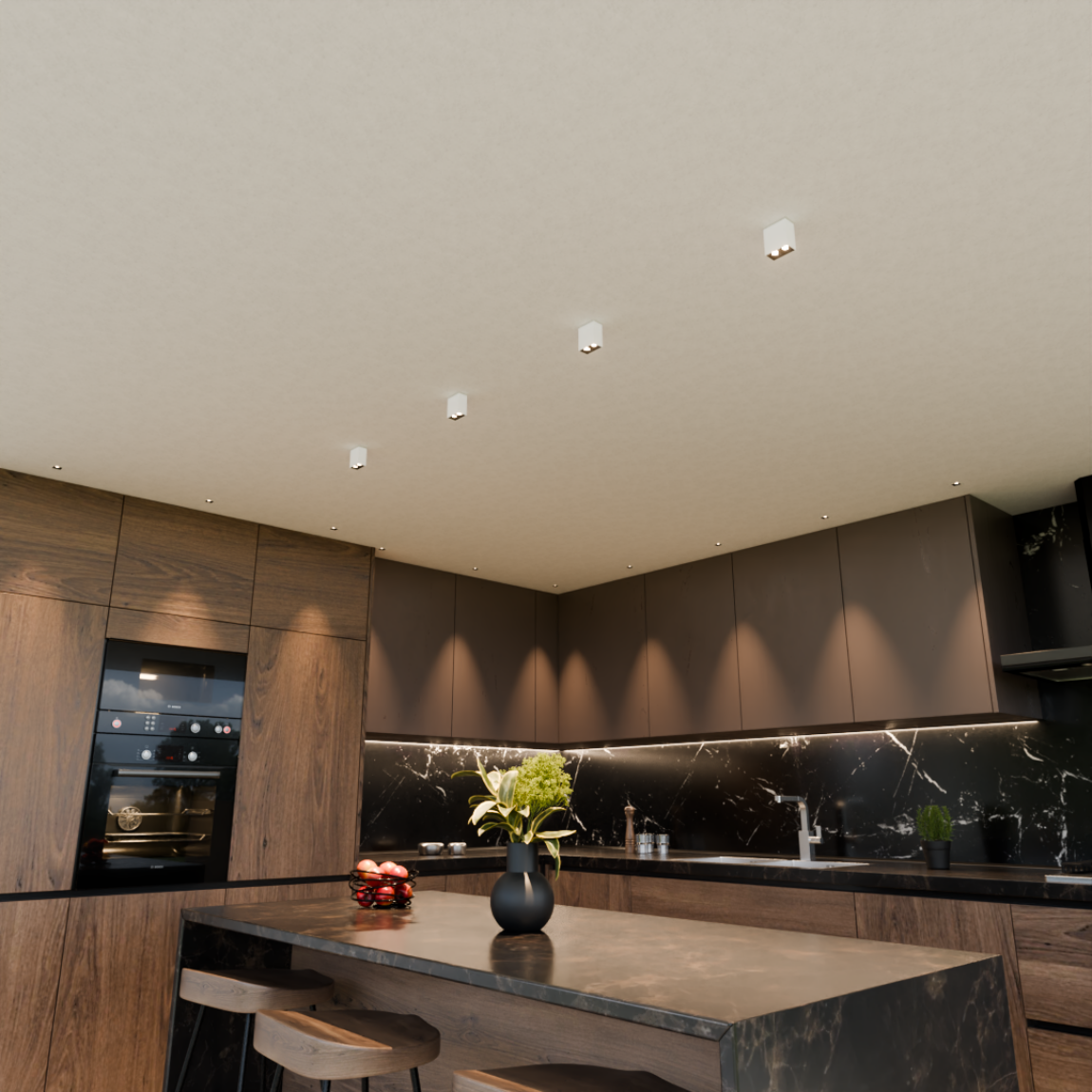

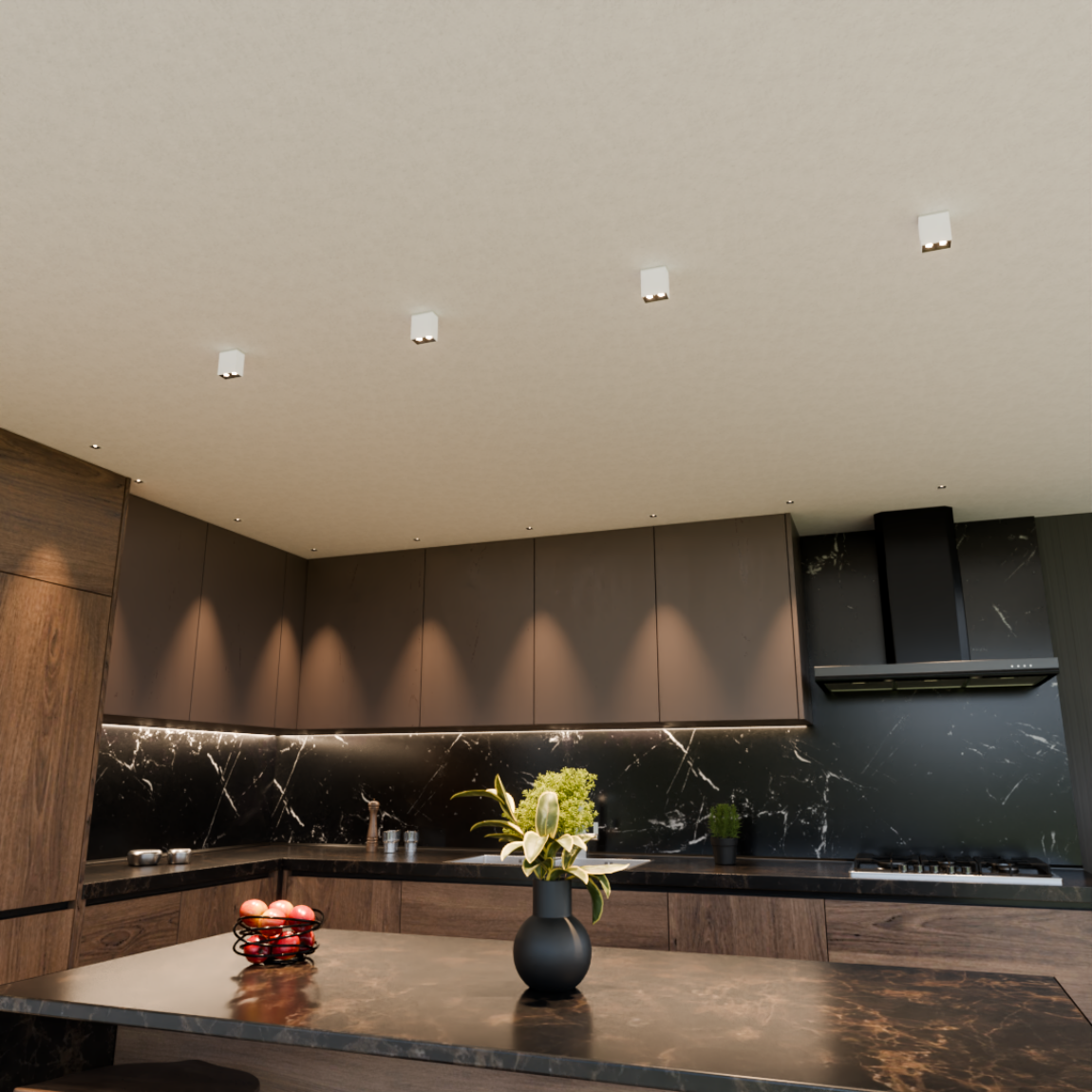

Ambientação
Iluminador
Iluminador Cod.10 | Iluminador Cod.15 | Descrição | IRC | Temp. de Cor K | Potência W | Tensão V | Lúmens Lm | Eficiência Lm/W | Driver on/off (à parte) P/2 Focos | Driver on/off (à parte) P/4 Focos |
10 1015-27-2-12 | 15 1015-27-2-12 | suporte para 2 led 2700k - 12° | >90 | 2700 K | 4w | bivolt | 380Lm | 95 Lm/w | 14 9914 | 14 9915 |
10 1015-30-2-12 | 15 1015-30-2-12 | suporte para 2 led 3000k - 12° | >90 | 3000 K | 4w | bivolt | 400Lm | 100 Lm/w | 14 9914 | 14 9915 |
10 1015-40-2-12 | 15 1015-40-2-12 | suporte para 2 led 4000k - 12° | >90 | 4000 K | 4w | bivolt | 420Lm | 105 Lm/w | 14 9914 | 14 9915 |
10 1015-27-2-34 | 15 1015-27-2-34 | suporte para 2 led 2700k - 34° | >90 | 2700 K | 4w | bivolt | 380Lm | 95 Lm/w | 14 9914 | 14 9915 |
10 1015-30-2-34 | 15 1015-30-2-34 | suporte para 2 led 3000k - 34° | >90 | 3000 k | 4w | bivolt | 400Lm | 100 Lm/w | 14 9914 | 14 9915 |
10 1015-40-2-34 | 15 1015-40-2-34 | suporte para 2 led 4000k - 34° | >90 | 4000 k | 4w | bivolt | 420Lm | 105 Lm/w | 14 9914 | 14 9915 |
10 1015-27-2-48 | 15 1015-27-2-48 | suporte para 2 led 2700k - 48° | >90 | 2700 k | 4w | bivolt | 380Lm | 95 Lm/w | 14 9914 | 14 9915 |
10 1015-30-2-48 | 15 1015-30-2-48 | suporte para 2 led 3000k - 48° | >90 | 3000 k | 4w | bivolt | 400Lm | 100 Lm/w | 14 9914 | 14 9915 |
10 1015-40-2-48 | 15 1015-40-2-48 | suporte para 2 led 4000k - 48° | >90 | 4000 K | 4w | bivolt | 420Lm | 105 Lm/w | 14 9914 | 14 9915 |
