Desenho Técnico
Descrição
Embutido no frame fabricado em perfil de alumínio tratado e pintado por processo eletrostático e iluminador recuado com acabamento na cor preta.
Conjunto óptico disponível nos fachos de 12°, 34° ou 48º.
Código - Iluminadores
05 1522/115A/12 - 1 x 10 1015-6-12 -127
05 1522/115B/12 - 1 x 10 1015-6-12 -220
05 1522/115A/34 - 1 x 10 1015-6-34 -127
05 1522/115B/34 - 1 x 10 1015-6-34 -220
05 1522/115A/48 - 1 x 10 1015-6-48 -127
05 1522/115B/48 - 1 x 10 1015-6-48 -220

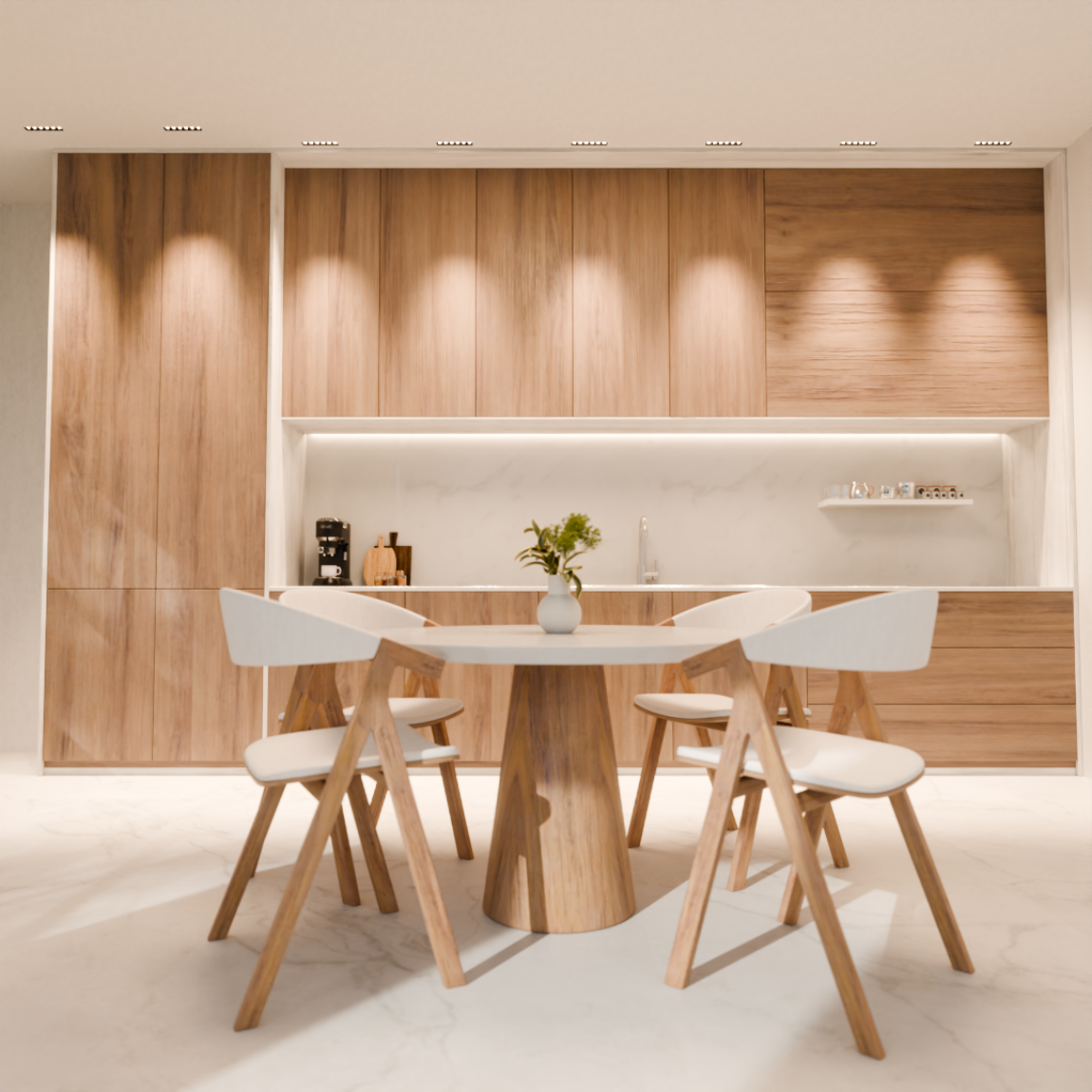

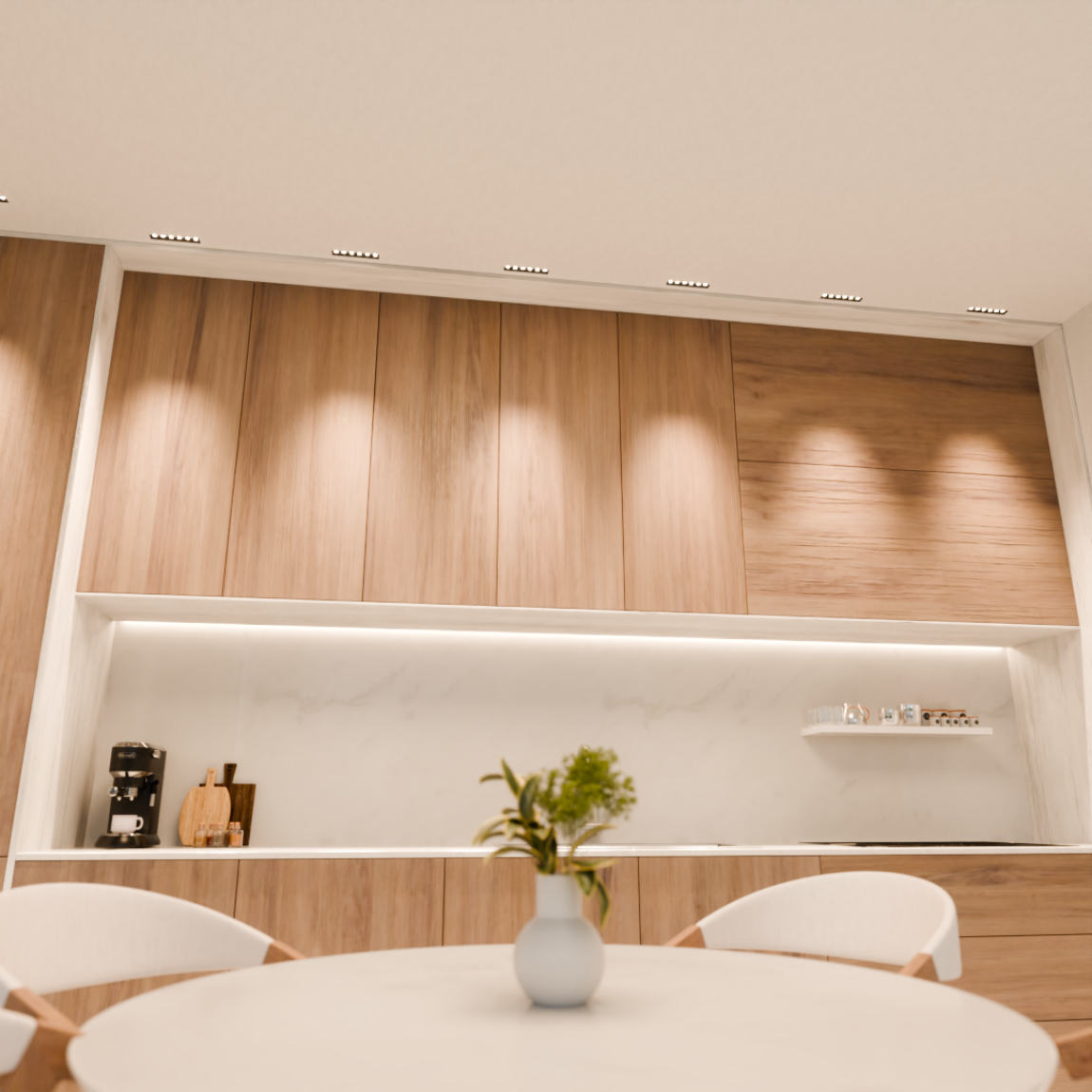

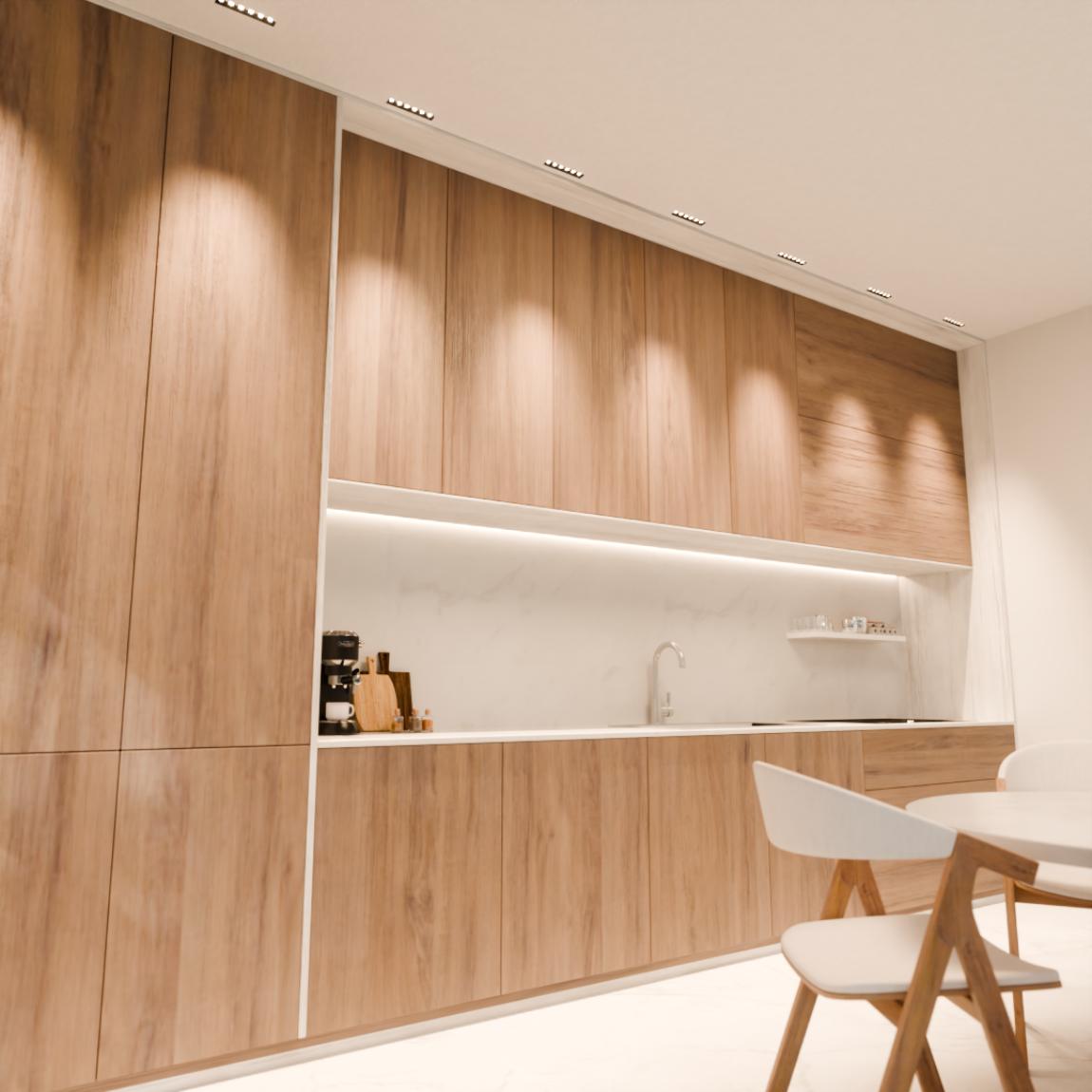

Ambientação
Iluminador
Iluminador Cod.10 | Iluminador Cod.15 | Descrição | IRC | Temp. de Cor K | Potência W | Tensão V | Lúmens Lm | Eficiência Lm/W | Driver on/off (à parte) |
10 1015-27-6-12 | 15 1015-27-6-12 | suporte para 6 leds 2700k - 12° | >90 | 2700 K | 12w | bivolt | 1140Lm | 95 Lm/w | 14 9915 |
10 1015-30-6-12 | 15 1015-30-6-12 | suporte para 6 leds 3000k - 12° | >90 | 3000 K | 12w | bivolt | 1200Lm | 100 Lm/w | 14 9915 |
10 1015-40-6-12 | 15 1015-40-6-12 | suporte para 6 leds 4000k - 12° | >90 | 4000 K | 12w | bivolt | 1260Lm | 105 Lm/w | 14 9915 |
10 1015-27-6-34 | 15 1015-27-6-34 | suporte para 6 leds 2700k - 34° | >90 | 2700 K | 12w | bivolt | 1140Lm | 95 Lm/w | 14 9915 |
10 1015-30-6-34 | 15 1015-30-6-34 | suporte para 6 leds 3000k - 34° | >90 | 3000 k | 12w | bivolt | 1200Lm | 100 Lm/w | 14 9915 |
10 1015-40-6-34 | 15 1015-40-6-34 | suporte para 6 leds 4000k - 34° | >90 | 4000 k | 12w | bivolt | 1260Lm | 105 Lm/w | 14 9915 |
10 1015-27-6-48 | 15 1015-27-6-48 | suporte para 6 leds 2700k - 48° | >90 | 2700 k | 12w | bivolt | 1140Lm | 95 Lm/w | 14 9915 |
10 1015-30-6-48 | 15 1015-30-6-48 | suporte para 6 leds 3000k - 48° | >90 | 3000 k | 12w | bivolt | 1200Lm | 100 Lm/w | 14 9915 |
10 1015-40-6-48 | 15 1015-40-6-48 | suporte para 6 leds 4000k - 48° | >90 | 4000 K | 12w | bivolt | 1260Lm | 105 Lm/w | 14 9915 |
