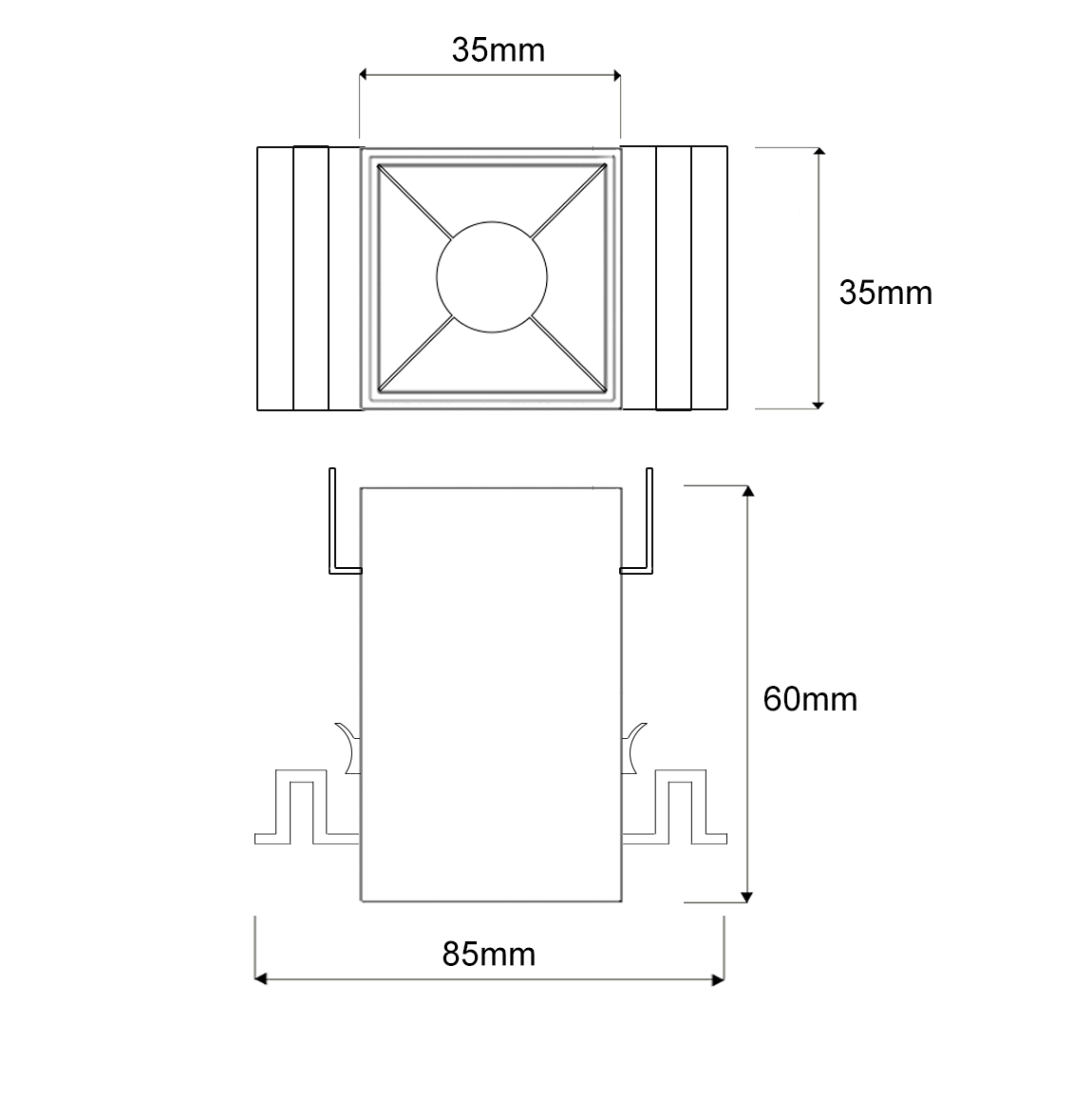

Desenho Técnico
Descrição
Embutido no frame fabricado em perfil de alumínio tratado e pintado por processo eletrostático e iluminador recuado com acabamento na cor preta.
Conjunto óptico disponível nos fachos de 12°, 34° ou 48º.
Código - Iluminadores
05 1503/115A/12 - 1 x 10 1015-1-12 -127
05 1503/115B/12 - 1 x 10 1015-1-12 -220
05 1503/115A/34 - 1 x 10 1015-1-34 -127
05 1503/115B/34 - 1 x 10 1015-1-34 -220
05 1503/115A/48 - 1 x 10 1015-1-48 -127
05 1503/115B/48 - 1 x 10 1015-1-48 -220

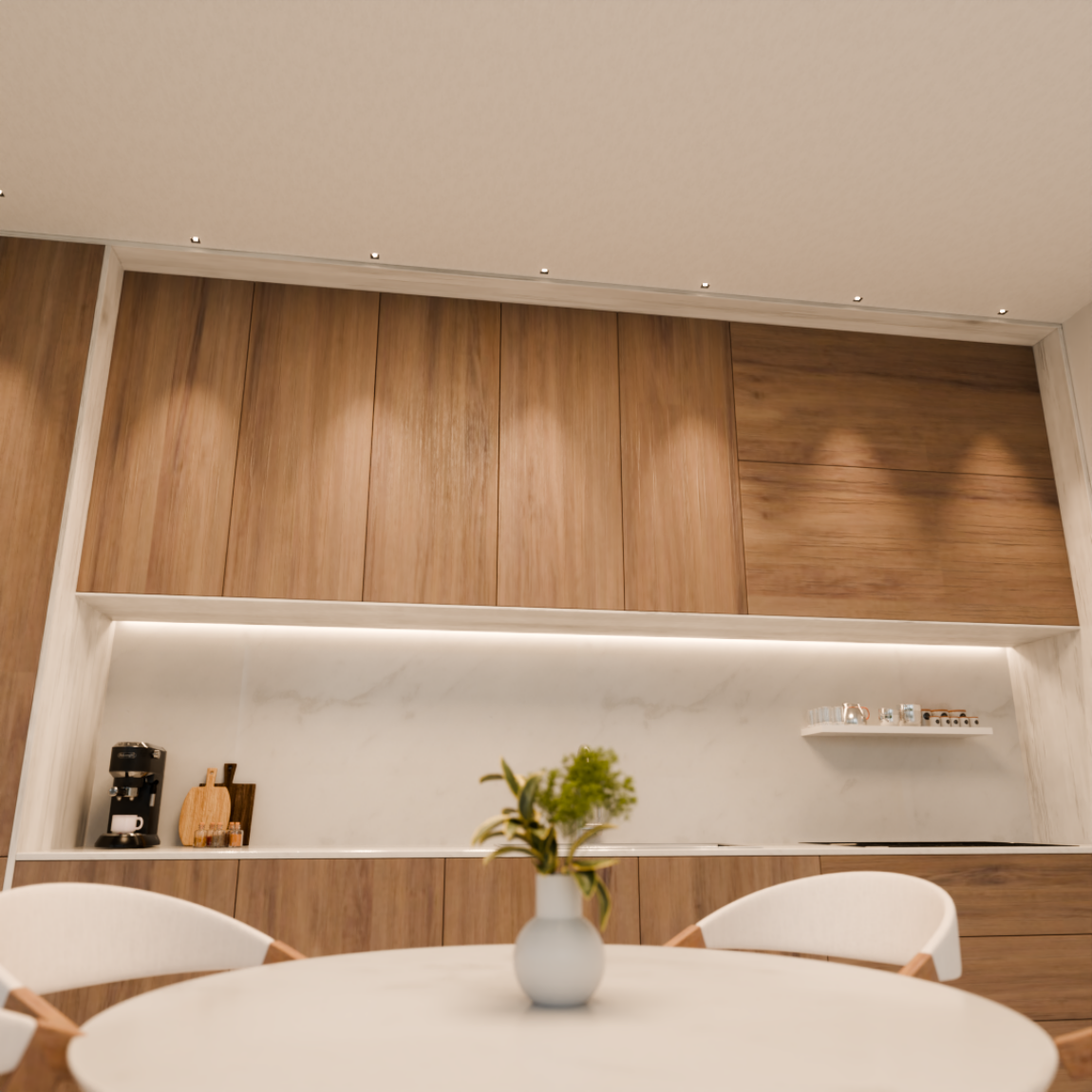

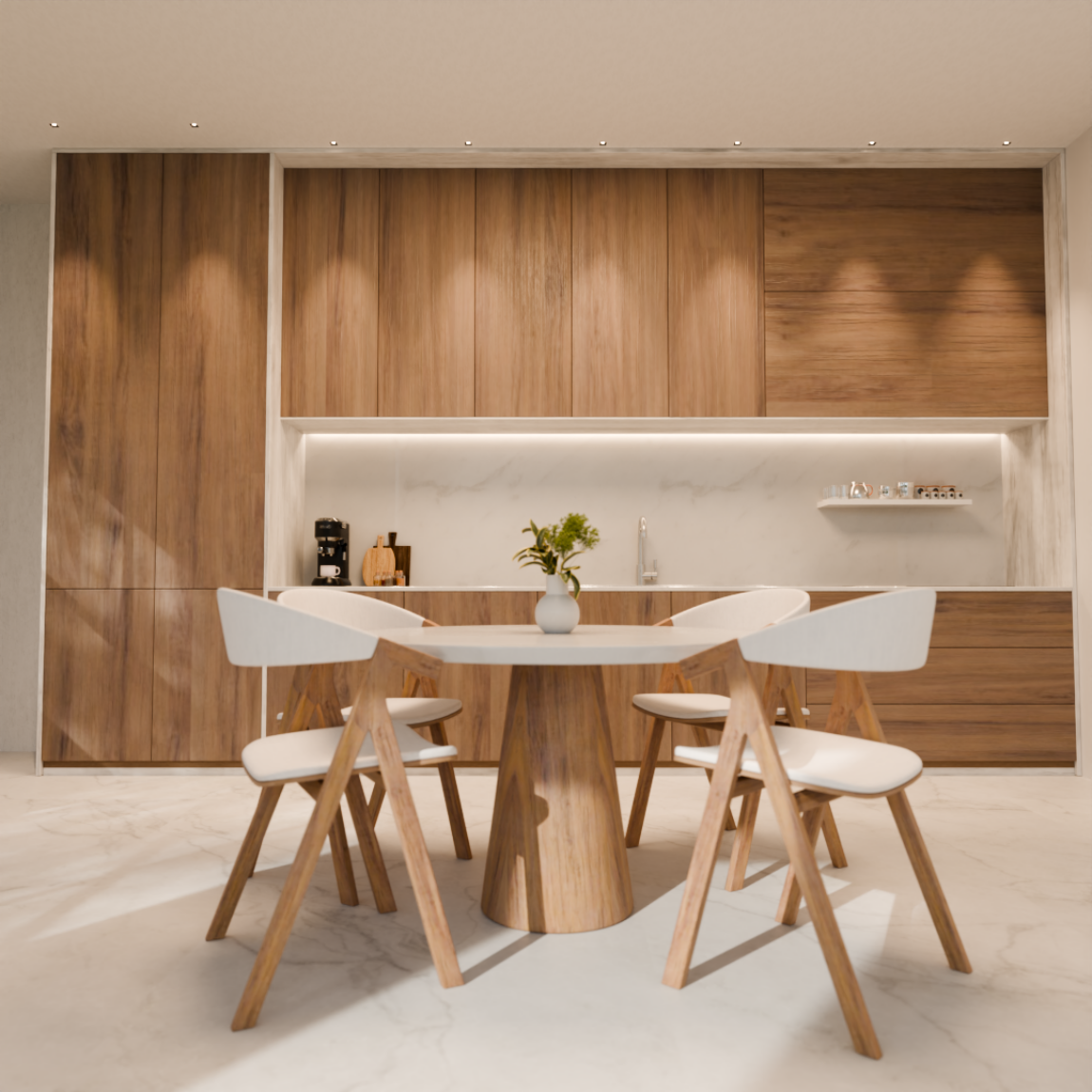

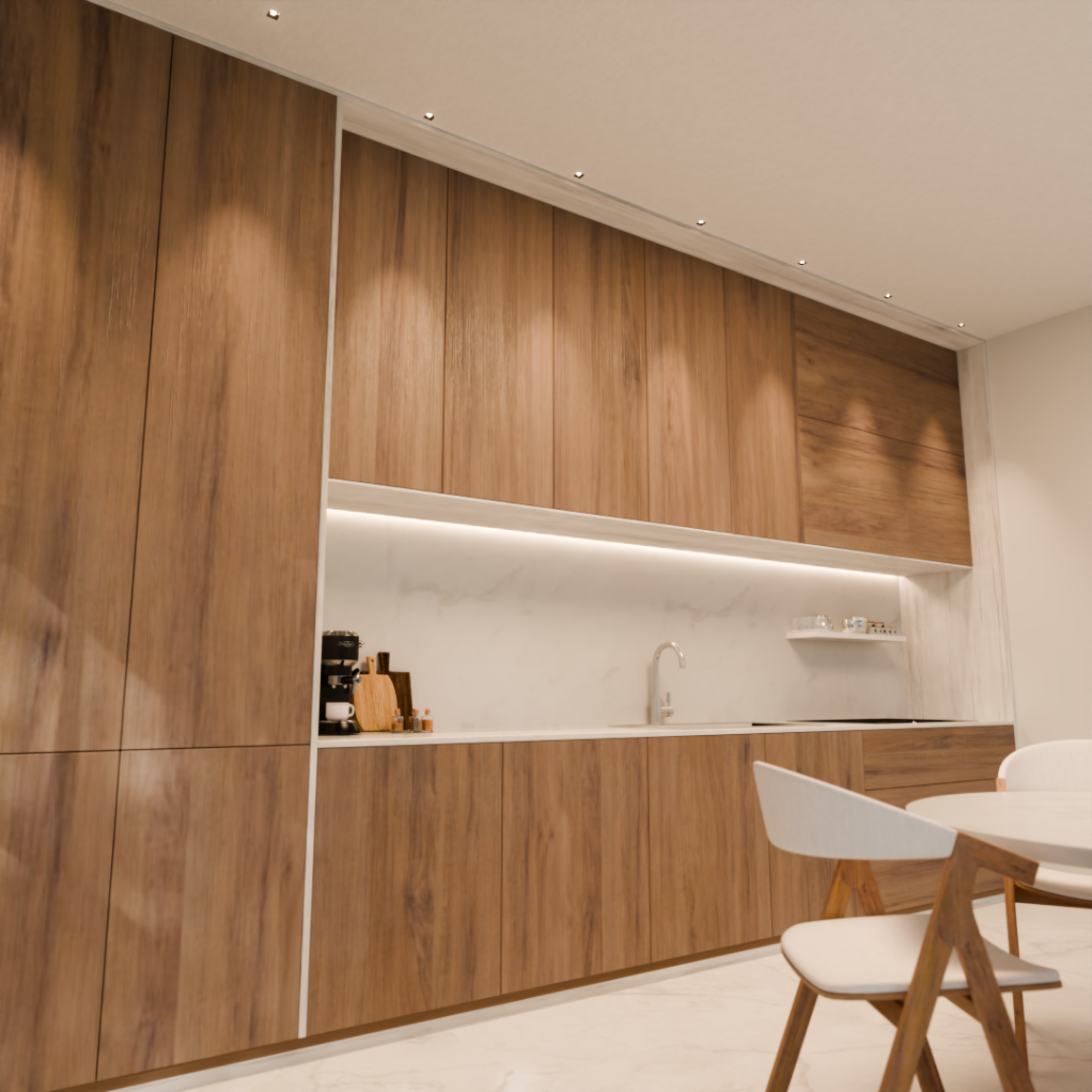

Ambientação

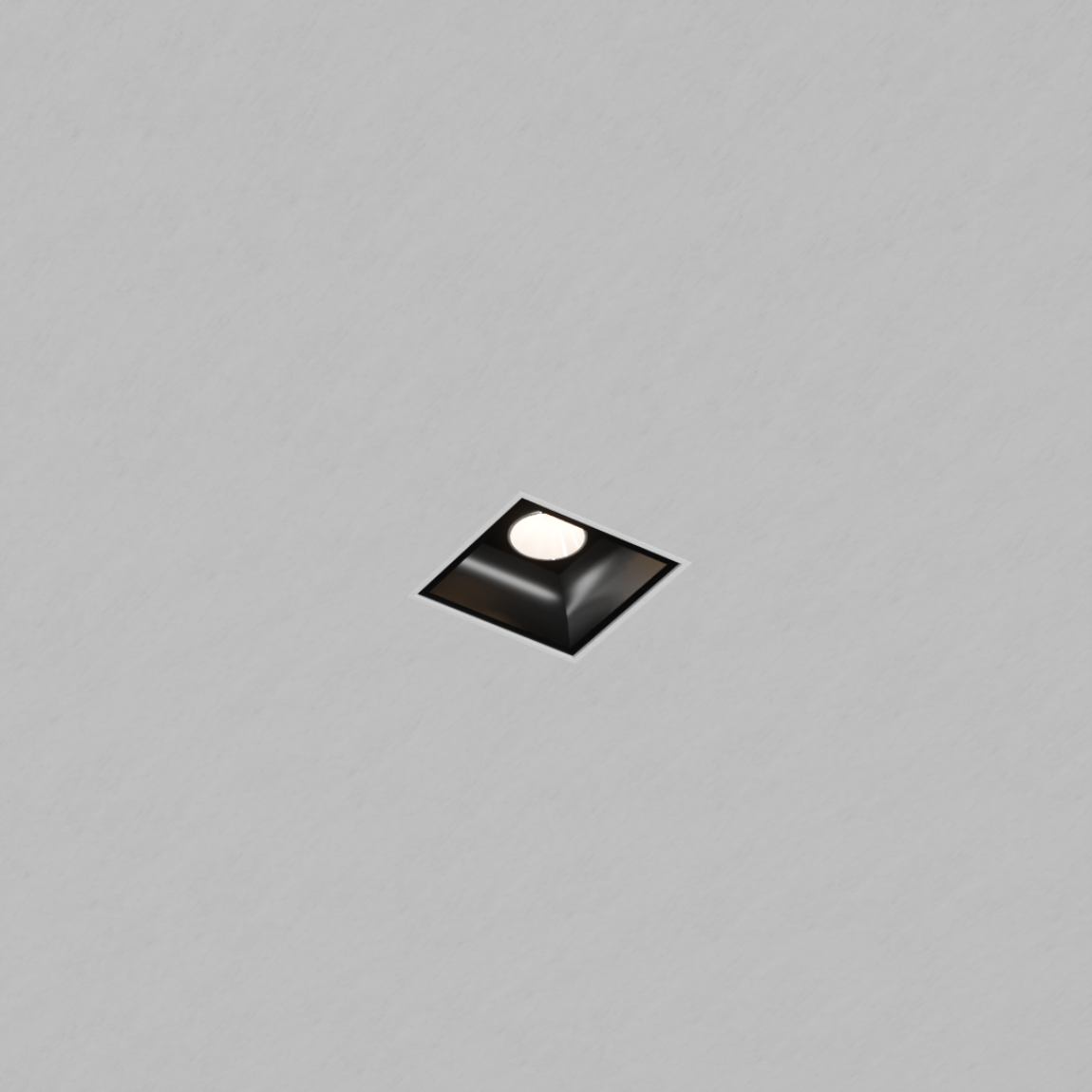

Iluminador
Iluminador Cod.10 | Iluminador Cod.15 | Descrição | IRC | Temp. de Cor K | Potência W | Tensão V | Lúmens Lm | Eficiência Lm/W | Driver on/off (à parte) |
10 1015-27-1-12 | 15 1015-27-1-12 | suporte para 1 led 2700k - 12° | >90 | 2700 K | 2w | bivolt | 190Lm | 95 Lm/w | 14 9914 |
10 1015-30-1-12 | 15 1015-30-1-12 | suporte para 1 led 3000k - 12° | >90 | 3000 K | 2w | bivolt | 200Lm | 100 Lm/w | 14 9914 |
10 1015-40-1-12 | 15 1015-40-1-12 | suporte para 1 led 4000k - 12° | >90 | 4000 K | 2w | bivolt | 210Lm | 145 Lm/w | 14 9914 |
10 1015-27-1-34 | 15 1015-27-1-34 | suporte para 1 led 2700k - 34° | >90 | 2700 K | 2w | bivolt | 190Lm | 95 Lm/w | 14 9914 |
10 1015-30-1-34 | 15 1015-30-1-34 | suporte para 1 led 3000k - 34° | >90 | 3000 k | 2w | bivolt | 200Lm | 100 Lm/w | 14 9914 |
10 1015-40-1-34 | 15 1015-40-1-34 | suporte para 1 led 4000k - 34° | >90 | 4000 k | 2w | bivolt | 210Lm | 145 Lm/w | 14 9914 |
10 1015-27-1-48 | 15 1015-27-1-48 | suporte para 1 led 2700k - 48° | >90 | 2700 k | 2w | bivolt | 190Lm | 95 Lm/w | 14 9914 |
10 1015-30-1-48 | 15 1015-30-1-48 | suporte para 1 led 3000k - 48° | >90 | 3000 k | 2w | bivolt | 200Lm | 100 Lm/w | 14 9914 |
10 1015-40-1-48 | 15 1015-40-1-48 | suporte para 1 led 4000k - 48° | >90 | 4000 K | 2w | bivolt | 210Lm | 145 Lm/w | 14 9914 |
